15 juin 2017

HxGN LIVE 2017, Ola Rollen Keynote

"We are all in the potential business. That is the lens through which we should see the world."


Ola Rollen Président et CEO d'Hexagon explore la forme d'un potentiel d'affaires et la façon dont le changement redéfinit la possibilité illimitée de croissance,de productivité,de qualité, de sécurité,et de profitabilité.

30 mai 2017

GEOSYSTEMS France a développé GLOBBIZ, une solution web mobile



GEOSYSTEMS France a développé GLOBBIZ, une solution web mobile qui soutient les professionnels dans leur mobilité et s’adresse à une grande variété de métiers et de thématiques.

Le développement de l’activité de nombreuses entreprises et administrations est freiné par le manque de cartes de détails et de systèmes d’adressage, données de base d’un système d’information. L’idée de pallier au manque de données officielles disponibles permet d’envisager toutes sortes d’applications pour gérer l’activité des personnes mobiles.

Son principe fondamental : Pouvoir situer sur une carte toute activité, objet ou bâtiment, et permettre ainsi à toute personne mobile d’aller directement au point d’intérêt. GLOBBIZ utilise le GPS d’un smartphone, ou d’une tablette, pour géolocaliser les points d’intérêt. La solution est constituée d’une interface web qui centralise toutes les informations de l’entreprise, et d’une interface mobile qui accompagne les utilisateurs nomades dans leurs déplacements. L’Algérie est le pays où GLOBBIZ a grandi et fait ses preuves, avec le partenariat très étroit de la société GPCdz SARL qui a développé un ensemble de fonctionnalités complémentaires et assuré la vente sur son territoire avec succès.

Aujourd’hui GLOBBIZ est un produit complet et mature, particulièrement adapté aux marchés et aux besoins des pays émergents, mais également à tout besoin de géolocalisation.

L’effectif de GEOSYSTEMS France est renforcé pour assurer la commercialisation et le développement de GLOBBIZ.

Yves Breschard  assure la fonction de Responsable commercial France – Développement, commercialisation et distribution de la solution GLOBBIZ - https://www.linkedin.com/in/yves-breschard-699057b0/

Yasmina AZZOUZI assure la fonction de Directrice Export Afrique – Développement, commercialisation et distribution de la solution GLOBBIZ auprès de partenaires au Maghreb et en Afrique Subsaharienne - https://www.linkedin.com/in/yasmina-azzouzi-a998909/

Simon CHEVRIER apporte son appui technique - Accompagnement dans l’amélioration du logiciel, support et formations auprès des clients français et africains - https://www.linkedin.com/in/simonchevrier/


Pour en savoir plus sur GLOBBIZ, rendez-vous sur : www.globbiz.com et pour toutes questions et demande de tarifs, veuillez contacter : contact@globbiz.com ou au +33 (0)1 30 43 83 00

29 mai 2017

Connaissez-vous vraiment les visages de la France ? Cliquez sur la carte interactive pour le savoir



Qui vote quoi et où ?
Connaissez-vous vraiment les visages de la France ?
Le comportement des français est révélé ici, sur une carte dynamique qui affiche en couleur et par circonscription le candidat en tête au premier tour de l’élection présidentielle 2017.

Encore plus riche qu’une infographie à la mode, voici une carte pertinente et dynamique. Pertinente parce que c’est une carte qui affiche le candidat en tête de chaque circonscription, suite au premier tour de l’élection présidentielle 2017. Elle confronte ces résultats à des indicateurs sociaux économiques, permettant ainsi d’analyser les tendances des votes selon des profils de citoyens.

Dynamique parce que les indicateurs choisis sont cliquables pour répondre à des questions. Il s’agit de visualiser par exemple pour qui votent les retraités ? Où retrouve-t-on les votes contestataires ? Est-ce que l’on vote plus pour Le Pen lorsque l’on vit au milieu des étrangers ? Ou plutôt Mélenchon ? Quelle est la tendance dans les zones où le niveau de vie est peu élevé ? Et pour qui votent les français dans les régions touchées par le chômage ?
Cette application cartographique proposée par GEOSYSTEMS France vous livre des tendances en combinant un choix d’indicateurs avec des jeux de données open data. Elle peut être adaptée pour répondre à d’autres questions sur une thématique proche, voire complètement différente, dans un délai très court de quelques heures.


GEOSYSTEMS France propose son expertise pour accompagner et pour construire une nouvelle application, quel que soit le métier et le secteur d’activité : santé, sécurité, distribution, finance, assurance, gestion de réseaux, agriculture, foresterie, gestion des ressources naturelles, etc. L’application affichera sous forme de tableau de bord dynamique les résultats qui répondront à vos interrogations.

Contact Presse : Valérie THEBAULT – thebault@geosystems.fr - +33 (0) 972 443 420

19 mai 2017

POURQUOI HxGN LIVE ? Du 13 au 16 Juin à Las Vegas !







POURQUOI HxGN LIVE ?
Notre conférence internationale est dédiée à la découverte
des nouvelles façons de travailler intelligentes !

Rejoignez-nous à l’hôtel Venetian à Las Vegas du 13 au 16 juin !



RESTER INFORMÉ - HxGN LIVE vous offre une opportunité unique d'apprendre directement de nos experts, afin de vous permettre de connaître rapidement le succès des actions faites au sein de vos villes intelligentes et de rencontrer les représentants locaux des autorités partout dans le monde.

DÉCOUVRIR EN QUOI NOS COMPÉTENCES PEUVENT VOUS AIDER - Des séances en petit groupe et de la formation pratique, des démonstration en live dans la ZONE et des conférences, HxGN LIVE vous offre de nombreuses occasions de vous présenter les exemples réussis, qui illustrent notre large gamme de technologies géospatiales.

DÉVELOPPER VOTRE RÉSEAU - Avec une variété d'événements en réseau, HxGN LIVE est l'occasion idéale pour vous de rencontrer vos homologues et les experts techniques de votre domaine d'activités, afin d'établir de solides relations.

3 terrains de football d'innovation
Plus de 100 technologies en vedette
6 parcours personnalisés
Plus de 65 exposants partenaires

Participez à HxGN LIVE et découvrez comment nous pouvons vous aider à résoudre vos problèmes - Inscrivez-vous en cliquant sur ce lien : INSCRIPTION

27 avril 2017

GEOSYSTEMS France forme le WWF à ERDAS IMAGINE

S. Lhomme et les stagiaires du WWF

Stéphane Lhomme, Expert télédétection et Chef de Projet Afrique Subsaharienne chez GEOSYSTEMS France, a formé en avril dernier trois géomaticiens chez WWF Cameroun et WWF Gabon, pour un renforcement de leurs capacités sur le logiciel ERDAS IMAGINE. Ce logiciel de référence en télédétection est utilisé par la plupart des professionnels de la géomatique pour obtenir des informations à partir d'imagerie géospatiale.
L’objectif de cette formation était d'apprendre à utiliser ERDAS IMAGINE pour l’analyse et le suivi des forêts d’Afrique centrale, dans le but de détecter rapidement les changements et les dégradations qu’elles subissent.
Ces forêts assurent, entre autres, l’habitat de nombreux animaux, dont certaines espèces en danger. La mise en place d’une surveillance par imagerie est nécessaire pour la préservation des espèces. Et le logiciel ERDAS IMAGINE est parfaitement adapté à la demande et aux besoins de l’association, dans le but de sauvegarder et d’entretenir l’écosystème forestier d’Afrique centrale.
ERDAS IMAGINE

26 avril 2017

VENEZ PRENDRE EN MAIN L'OUTIL GNSS LEICA ZENO 20






Les matinales de GEOSYSTEMS - Lundi 15 mai 2017 - De 9h30 à 12h00
VENEZ PRENDRE EN MAIN L'OUTIL GNSS LEICA ZENO 20

Démo gratuite - Contact : Amine AMEZIANE - Tel. 06 47 23 50 15
Inscription obligatoire par email : ameziane@geosystems.fr ou sur

Venez voir comment prendre en main l'outil GNSS Leica Zeno 20 pour collecter des données sur le terrain, autour du vélodrome national et autour de l'étang à proximité. Vous pourrez ensuite visualiser ces données dans un SIG. Nous serons ravis de vous accueillir.

GEOSYSTEMS France
6 rue Jean-Pierre Timbaud
78180 Montigny-le-Bretonneux
contact@geosystems.fr

10 avril 2017

La nouvelle antenne intelligente : Leica Zeno GG04



La nouvelle antenne intelligente, Leica Zeno GG04, améliore l'accès au SIG.
Les appareils intelligents peuvent maintenant réaliser des collectes de données.

(Heerbrugg, Suisse, le 5 avril 2017) - Leica Geosystems, leader de l'industrie de la technologie de mesure, a présenté aujourd'hui la nouvelle antenne intelligente Leica Zeno GG04. Elle améliore la précision GNSS des appareils mobiles, avec une cinématique en temps réel (RTK - Real Time Kinematic) et une précision sur le positionnement des points (PPP - Precise Point Positioning).
Associé au Zeno GG04, tout récepteur Leica Zeno ou tout appareil mobile, équipé d'un système d'exploitation Android ou Windows, peut maintenant collecter des données de positionnement très précises, avec la technologie GNSS de Leica Geosystems et la performance des 555 canaux leaders.
Avec le service PPP, (service disponible dans le monde entier, à tout moment) les utilisateurs peuvent collecter des données, même dans des zones privées de couverture cellulaire.
La fonctionnalité BYOD (bring-your-own-device) permet à tout périphérique intelligent de collecter des données de très haute précision, offrant des résultats centimétriques.

Nous sommes ravis d'entendre parler de la nouvelle Zeno Connect pour Android.
Pour pouvoir connecter n'importe quel appareil Android à la nouvelle antenne GG04 et l'utiliser pour la collecte de données sur le terrain, c'est un véritable jeu d'enfant, a déclaré Zenny Chareas, responsable de projet chez PeopleGIS , une entreprise qui créée des applications de bases de données web pour la collecte de données terrain et qui utilise actuellement le Leica Zeno GG03. "Nos clients étaient impatients d'avoir ce type de fonctionnalités, ils sont très contents que nous puissions aujourd'hui le leur proposer".

Leica Zeno Connect est inlcus avec Leica GG04 pour intégrer des applications personnalisées.
Avec l'application Zeno Connect, toute application tierce est compatible avec l'antenne intelligente Zeno GG04.
Zeno Mobile, Zeno Connect ou Esri's Collector (pour les applications ArcGIS), constituent une plateforme simple et familière pour les professionnels, qui ne font pas d'arpentage, pour collecter et analyser les données. Nous pouvons maintenant intégrer et enrichir les données en temps réel, provenant de différentes sources, afin de collecter toutes les informations de n'importe quel projet, de n'importe où dans le monde, quel que soit la distance.
Peu importe d'où les utilisateurs travaillent et la complexité de leur environnement, le Zeno GG04 garantit que toutes les données seront collectées facilement et avec précision, a déclaré Alexander Fischer, directeur de produit de Leica Geosystems Zeno. "La flexibilité offerte, en transformant nos appareils les plus communs en des instruments précis, augmente l'accès au monde extérieur et c'est certainement un progrès passionnant de pouvoir partager la technologie et l'information sur ces nouveaux segments".
Pour en savoir plus sur l'antenne intelligente Leica Zeno GG04, visitez leica-geosystems.com/gg04

Leica Geosystems - quand cela doit être juste
Révolutionnant le monde de la mesure et de l'arpentage depuis près de 200 ans, Leica Geosystems est le leader de l'industrie des technologies de mesure et d'information. Nous créons des solutions complètes pour les professionnels à travers le monde. Connu pour le développement innovant de produits et de solutions, pour les professionnels, dans un environnement diversifié d'industries, telles que l'arpentage et l'ingénierie, la construction et le bâtiment, la sécurité et la sûreté, Leica Geosystems répond à tous vos besoins géospatiaux. Avec des instruments de précision, des logiciels sophistiqués et des services fiables, Leica Geosystems offre de la valeur ajoutée chaque jour à tous ceux qui façonnent l'avenir de notre monde.
Leica Geosystems fait partie de Hexagon (Nasdaq Stockholm: HEXA B; hexagon.com), l'un des plus gros fournisseurs mondial de solutions informatiques, qui dynamisent la productivité et la qualité du paysage géospatial et industriel.




GEOSYSTEMS France distribue la gamme Leica Zeno en France.
www.gps-sig.fr
contact@geosystems.fr
Tel. 01 30 43 83 00

6 avril 2017

EXPLICATION DES ÉLÉMENTS DE BASE DE SPATIAL MODELER







Pour voir la vidéo d'Hexagon Geospatial (en anglais), qui explique les éléments de base de Spatial Modeler, veuillez cliquer sur ce lien : Basics of Spatial Modeler

Vous trouverez ci-dessous le texte de la voix off en français.

Introduction
Décrit l'espace de travail et les fonctions du Spatial Modeler et montre comment utiliser des modèles spatiaux.

Logiciel
Spatial Modeler

Nous tenons à vous remercier de visionner ce module de formation en ligne d'Hexagon Geospatial : Les principes fondamentaux du Spatial Modeler.

Le Spatial Modeler est un puissant outil de modélisation graphique, qui vous permet de construire vos propres géo-traitements. Dans ce module vous verrez le Spatial Modeler utilisé dans ERDAS IMAGINE pour comprendre les Spatial Model Editor est les composants de base.

• À partir de ERDAS IMAGINE, ouvert sur l'espace de travail principal, dans l'onglet Fichier, sélectionnez Nouveau, puis Spatial Model Editor. Cela ouvre l'espace de travail de l'éditeur du Spatial Modeler et créé l'onglet Spatial Modeler dans le ruban. Créez un raccourci Spatial Modeler qui vous permettra d'ouvrir le Spatial Modeler facilement et rapidement.

• Dans l'onglet Boîte à outils, sélectionnez Spatial Model Editor.

• Faites un clic droit sur Spatial Model Editor et sélectionnez Ajouter à la barre d'outils pour un accès rapide. Maintenant, vous avez une entrée sur la barre d'outils d'accès rapide qui vous permettra d'avoir accès rapidement à l'éditeur.
Mise en page du Spatial Modeler

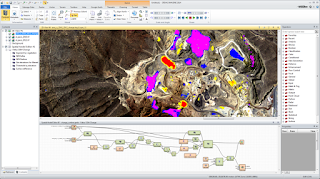

Voici un exemple d'un document Spatial Modeler, où les opérateurs de modélisation spaciale ont été placés dans une séquence logique, afin que vous n'ayez pas à écrire des formules d'algèbre pour image complexes.

Le Spatial Modeler évite de créer des fichiers raster temporaires entre des opérations disctinctes ou des fonctions dans le flux de géotraitement.

Le  Spatial Modeler donne également accès à un aperçu en temps réel, où vous pouvez visualiser des résultats intermédiaires ou finaux, sans attendre que les données soient enregistrées sur le disque. Il est donc très facile d'étudier les effets des changements de paramètres de votre Spatial Model ou de toutes les opérations qui ont été faites.

Des contrôles verts ou des croix rouges indiquent si vous avez correctement construit votre Spatial Model. Les signets de contrôle verts indiquent que la modélisation peut fonctionner sans problème. Si les signets verts étaient des croix rouges, cela indiquerait une erreur dans le flux de travail. Dans ce cas, vous pouvez activer l'aide, qui vous fournirait des informations supplémentaires sur ce qui peut créer ce problème.

En plus de la fonctionnalité raster, le  Spatial Modeler peut accéder et traiter les informations géospatiales des fonctionnalités ou des vecteurs et également manipuler des nuages de points, qui peuvent tous être combinés dans des modèles spatiaux.
Éléments du Spatial Modeler
L'onglet du haut permet d'accéder aux fonctions principales du Spatial Modeler. Sur l'écran principal, vous pouvez faire glisser et déposer des opérateurs et les connecter pour construire graphiquement un organigramme,  représentant un modèle exécutable.

Vous pouvez ajouter un aperçu des opérateurs au Spatial Modeler pour afficher les résultats en temps réel, qui seront basés sur une architecture spécifiée. Cet opérateur va simplement traiter l'étendue spatiale affichée et montrer les résultats dans le panneau Aperçu.

Notez le menu Opérateurs sur la droite. Il s'agit d'une liste de fonctions prédéfinies, que vous pouvez connecter dans un flux de travail. Une fois terminé, votre Spatial Model traite vos données en utilisant le fux de travail que vous avez défini.

Le panneau Propriétés vous donne accès aux ports d'entrée et de sortie d'un opérateur sélectionné ou, si vous n'avez pas d'opérateur sélectionné, ce panneau fournit des informations sur le Spatial Model.
Onglet Spatial Modeler

L'onglet Spatial Modeler affiche plusieurs groupes de fonctions :

• Le groupe Editer inclut des outils d'édition standard tels que couper, copier, coller, annuler, etc .... L'éditeur de Spatial Model prend également en charge les raccourcis clavier standard tels que Ctrl + A pour sélectionner tous les opérateurs d'un modèle et la touche Supprimer pour supprimer les opérateurs sélectionnés d'un modèle.
• Le groupe Affichage vous permet de montrer et de masquer certains des menus  que vous avez vu plus tôt.
• Le groupe Exécuter vous permet d'exécuter un Spatial Model de plusieurs façons.
• Le groupe Opérateur fournit des moyens pour agir sur certains opérateurs.
• Le groupe Modèle vous permet de créer des sous-modèles à partir d'ensembles sélectionnés d'opérateurs, pour faciliter la compréhension des modèles spatiaux. Vous pouvez également ouvrir les sous-modèles pour les modifier par la suite.
• Le groupe Partage offre deux fonctionnalités : l'une sert à protéger la propriété intellectuelle à laquelle un Spatial Model pourrait être exposé et l'autre sert à ajouter rapidement des modèles spatiaux enregistrés à un onglet du menu personnalisé, dans le but d'y accéder facilement.
• Le groupe Afficher fournit des outils pour afficher ou masquer des éléments, tels que la grille d'arrière-plan sur la toile.
• Le groupe Style de texte fournit des outils pour annoter votre Spatial Model, afin de le rendre plus compréhensible pour les autres.
Les opérateurs glisser - déposer
Maintenant que vous avez une vue d'ensemble des éléments qui composent le Spatial Modeler, voyons comment les utiliser. L'éditeur de modèles spatiaux fournit un espace de travail pour dessiner, organiser et exécuter un flux de traitement.

Glissez et déposez les opérateurs du panneau Opérateurs sur le canevas et connectez les opérateurs. De cette façon, vous pouvez créer un modèle spatial à l'aide d'opérateurs, tels que l'Entrée Raster et la Sortie Raster.

Vous pouvez ajouter des opérateurs qui traitent des données depuis et vers ces objets finaux. Dans cet exemple, vous allez utiliser un opérateur de Relief. Des connexions entre les opérateurs individuels, pour savoir comment l'information circule dans le modèle, peuvent également être faites.

Vous pouvez connecter l'opérateur Entrée Raster à l'opérateur de Relief, puis connecter l'opérateur de Relief à la Sortie Raster. Cela peut être réalisé en cliquant et en glissant d'un opérateur à l'autre, tout en utilisant les Ports, que nous présenterons plus tard.

Examinons les résultats du modèle spatial.
Pour ce faire, faites glisser l'opérateur Prévisualisation sur le canevas et connectez l'opérateur de Relief à l'opérateur Aperçu.
Pour afficher les résultats en temps réel de ce modèle spatial, cliquez sur Aperçu.
Les Ports Entrée et Sortie
Sur chaque opérateur montré ici, utilisant l'opérateur Relief, les ports définissent les paramètres de l'opérateur.
Les ports d'entrée effectuent des tâches telles que l'acceptation de flux de trames d'entrée,  à partir de l'entrée Raster ou des paramètres de réglage, comme l'augmentation de l'éclairage et la fonction azimut pour l'ombrage en relief.
Les ports de sortie transmettent généralement les informations générées par un opérateur à un autre opérateur connecté. Dans cet exemple, l'opérateur Relief transmet des informations à l'opérateur Preview.

Certains ports requièrent des valeurs ou des informations à définir, tandis que d'autres sont facultatifs.

Les ports indiqués en blanc acceptent soit une valeur que vous définissez manuellement, soit ils utiliseront des valeurs par défaut, qui éxecuteront l'opérateur avec succès. Les ports obligatoires s'affichent en rouge et nécessitent soit une entrée manuelle, soit une entrée d'un autre opérateur. L'opérateur n'est pas entièrement défini et exécutable, jusqu'à ce que vous ayez des valeurs ou des connexions sur tous les ports rouges.
Les Opérateurs d'Entrée
Les blocs de base d'un modèle spatial incluent des opérateurs «points finaux» de couleur pêche, qui définissent généralement les données d'entrée et de sortie du modèle spatial.
Comme vous l'avez vu, ce sont les entrées Raster.

En plus des entrées Raster, il existe d'autres sources de données, telles que des fonctionnalités ou des vecteurs, comme Shapefiles ou GeoMedia Warehouses. Vous pouvez également traiter les sources vectorielles directement comme des entrées rasterisées.

Vous pouvez également introduire des types de données non spatiales, telles que des matrices, à partir d'une définition personnalisée, d'une bibliothèque de bases préexistantes ou de fichiers.
Les tables, qui peuvent provenir d'une table Raster ou de Vector Input ou de sources de fichiers personnalisés, sont également disponibles, ainsi que des Scalaires pour définir des valeurs numériques spécifiques.

Lorsque vous souhaitez créer un modèle spatial que vous pouvez distribuer à d'autres utilisateurs, vous pouvez utiliser les ports d'entrée. Les ports d'entrée demandent automatiquement à l'utilisateur de définir les valeurs utilisées par votre modèle spatial.
Consultez le panneau Opérateurs pour les autres opérateurs d'entrée que vous pouvez utiliser.
L'Opérateur de Sortie
Vous pouvez également définir des opérateurs de sortie pour un modèle. Les opérateurs Raster Output vous permettent de définir la façon dont les résultats d'un modèle sont gérés, comme l'écriture d'un fichier image sur un disque.
Vous pouvez afficher des caractéristiques, des attributs attachés à une image ou des fonctions vectorielles, des tableaux de types divers, des matrices et même des rapports au format texte, si vous avez besoin d'informations générées par le modèle spatial.
Comme mentionné précédemment, vous pouvez envoyer des informations géospatiales à un opérateur d'aperçu pour voir les résultats du modèle en temps réel. Les opérateurs de ports de sortie sont également disponibles.
Les opérateurs
Nous avons mentionné les opérateurs et plus précisément les objets "points finaux" de couleur pêche, tels que l'entrée Raster et la sortie Raster, qui sont eux-mêmes des opérateurs. Ils définissent toujours une action à réaliser.
Par exemple, une entrée Raster peut définir l'action de prendre un fichier raster sur le disque et de le convertir en blocs raster, qui peut être exploité par le reste du flux de traitement du Spatial Modeler.

Comme vous l'avez vu, vous pouvez glisser ces opérateurs depuis le panneau Opérateurs et les déposer sur le canevas. Vous pouvez associer les opérateurs simplement en glissant antres les ports correspondants. Les opérateurs nécessaires pour construire un modèle spatial sont organisés en catégories fonctionnelles dans le panneau Opérateurs.

Pour trouver un type spécifique de fonctionnalités, tapez dans la zone de recherche en haut du panneau Opérateurs.
Pour l'entrée Lisser, la liste est limitée seulement aux opérateurs potentiellement applicables à lisser.

Pour ajouter un opérateur à la liste des Favoris, faites un clic droit sur l'opérateur dans le panneau Opérateurs et sélectionnez Ajouter aux Favoris. Cela vous permet de glisser vos opérateurs fréquemment utilisés dans vos modèles spatiaux.
Pour afficher l'aide d'un opérateur, faites un clic droit sur l'opérateur sur le canevas et sélectionnez Aide opérateur.
Les Propriétés
Lorsque vous glissez un opérateur sur le canevas, vous pouvez cliquer dessus et afficher ses propriétés dans le panneau Propriétés.
Le panneau Propriétés affiche les informations concernant les ports d'entrée et de sortie, fournis par l'opérateur spécifique.
Vous pouvez modifier certains ports. Notez que le panneau Propriétés affiche tous les ports disponibles, mais que l'opérateur graphique sur le canevas ne le fait pas.
Les ports non affichés sont généralement moins employés, mais vous pouvez les utiliser dans un traitement spécifique
Le panneau Propriétés comporte cinq colonnes :
Le premier est une colonne Show qui indique si ce port particulier est affiché ou masqué. Si vous souhaitez afficher un port, cliquez dans la colonne Afficher de ce port. Vous pouvez connecter d'autres opérateurs à n'importe quel port affiché ou vous pouvez saisir manuellement des valeurs pour le port dans le panneau Propriétés. Vous pouvez entrer des valeurs dans le panneau Propriétés pour les ports qui ne sont pas affichés sur le graphique de l'opérateur.
La deuxième colonne dans le panneau Propriétés est le nom du port et n'est pas modifiable.
La troisième colonne est la valeur pour chaque port. Vous pouvez entrer directement des valeurs dans la colonne Valeur.
La quatrième colonne indique le type d'objet supporté par chaque port. Par exemple, le port Azimuth, utilisé dans le cadre de la définition de la source d'éclairage pour l'ombrage en relief, est un type de données ERDAS IMAGINE Double, ce qui signifie qu'il s'attend à une double précision, un nombre réel.
La cinquième colonne indique si les valeurs de chaque port sont obligatoires ou facultatives. N'oubliez pas que les ports blancs ont une valeur par défaut, même s'ils sont nécessaires et que les ports rouges doivent avoir une valeur connue.
Type de données
Si l'objet ou le type de données d'un port n'est pas évident, vous pouvez généralement double-cliquer sur ce port pour afficher une boîte de dialogue qui répertorie les valeurs valides disponibles. Vous pouvez également modifier certaines valeurs directement dans le panneau Propriétés.
L'Ajout de Ports
Vous pouvez ajouter des ports à certains opérateurs de sorte, que vous puissiez augmenter le nombre d'entrées ou de sorties à l'opération.
Par exemple, pour utiliser l'opérateur Ajouter, pour ajouter trois valeurs (scalaires, bandes raster, etc.), vous pouvez faire un clic droit sur l'opérateur et sélectionner Ajouter un port.
Maintenant vous avez trois entrées pour le processus d'addition au lieu de deux.
De même, l'opérateur conditionnel, qui nous permet de faire un test et de  donner un résultat vrai ou faux, basé sur ce test, peut être modifié pour effectuer plusieurs tests et donner des résultats multiples.
Étant donné que la fonction opérateur conditionnel a besoin d'un port pour le test, ainsi qu'un port pour spécifier la valeur (ou le processus) à renvoyer si ce test est vrai, le fait d'ajouter un port ajoute en fait deux ports à chaque fois.
Renommer un opérateur
Vous pouvez renommer les opérateurs.
Sélectionnez l'opérateur et cliquez sur l'onglet Info opérateur en bas à droite et entrez le nouveau nom dans le champ Affichage.
Vous pouvez également faire un clic droit sur l'opérateur, sur le canevas, puis sélectionner Renommer, saisir le nouveau nom, puis cliquer sur OK.
Exécuter un modèle
Une fois que vous avez terminé votre modèle spatial, vous pouvez l'exécuter sur différents ensembles de données d'entrée et examiner les résultats du géotraitement que vous avez conçu.

Tout d'abord, vous pouvez utiliser un opérateur de prévisualisation, en cliquant sur le bouton Aperçu de l'onglet Spatial Modeler.
Cela traite uniquement les données dans l'étendue spatiale affichée. Vous pouvez même parcourir et zoomer dans la vue Aperçu. Vous pouvez mettre à jour ou modifier votre modèle spatial et voir immédiatement les résultats de ces modifications.
Une fois votre modèle spatial terminé, sélectionnez le bouton Exécuter dans le groupe Exécuter pour traiter les données afin de voir les résultats.
Utilisez l'option Exécuter pour exécuter le modèle spatial et produire un fichier raster de sortie sur le disque, comme spécifié pour la conception du modèle.
Utilisez Exécuter Juste Ceci qui fonctionne en lien avec la sélection d'un sous-ensemble des opérateurs du modèle spatial. Il exécutera juste cette section afin que vous puissiez analyser rapidement les valeurs et les paramètres en cours de production, pour voir s'ils sont corrects et appropriés pour s'exécuter dans le modèle complet. Vous pouvez également sélectionner un opérateur et cliquer sur Exécuter juste pour exécuter cet opérateur et tout le flux de travail dont il dépend.
Utilisez Exécuter en Arrière-plan pour exécuter le modèle sans la rétroaction visuelle de la progression sur le canevas et utilisezle  plutôt comme un processus d'arrière-plan indépendant. Exécuter en Arrière-plan s'exécute en 64 bits, plutôt que d'être contraint par un traitement de 32 bits par l'éditeur.
Utilisez Exécuter en Lot pour envoyer l'exécution du modèle pour un traitement par lots ultérieurement ou pour effectuer le traitement parallèle du modèle sur plusieurs ensembles de jeux de données d'entrée.

Vous devez maintenant avoir une compréhension générale des éléments clés nécessaires à la création d'un Spatial Modeler.
Merci d'avoir regardé ce module de formation en ligne de Hexagon Geospatial. Pour visionner plus d'eTraining, visitez hexagongeospatial.com/eTraining
